11.15.1. Elemento del filtro de papel seco

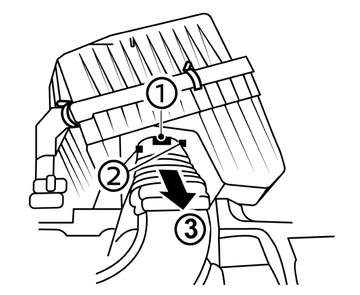

Antes de abrir la cubierta del filtro de aire, desconecte el conducto de admisión de aire del conjunto del depurador de aire. Utilice un dedo para empujar (1), desconecte las dos lengüetas de bloqueo (2) y tire hacia delante del conducto de goma (hacia usted) para desconectarlo del conjunto del depurador de aire. Aleje el conductor del conjunto del depurador de aire.

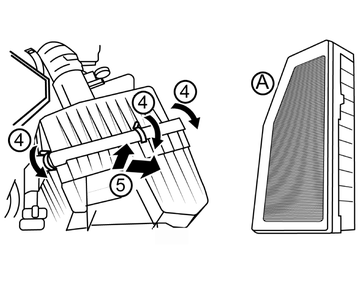

Para quitar el filtro, suelte los clips de bloqueo (4) y tire hacia delante y hacia los lados de la cubierta del filtro (5).

Ahora se puede extraer el filtro de la cubierta.

Compruebe si el elemento (A) del filtro está sucio. Si está sucio, sacúdalo para eliminar el polvo.

Límpielo o sustitúyalo según el programa de mantenimiento de la Información sobre la garantía y mantenimiento entregada por separado. Cuando limpie o sustituya el filtro, limpie el interior del alojamiento del depurador de aire y la cubierta con un paño húmedo.

Vuelva a montar el filtro, la cubierta y el conductor en el orden inverso al de desmontaje.
